Cómo pedir la placa MSX PicoVerse 2040 en JLCPCB (placa + componentes)

Qué vamos a pedir

Pedimos a JLCPCB la placa fabricada y con todos los componentes SMD ya soldados (las dos caras). La única pieza que NO incluye el pedido es el módulo RP2040 “morado” (U1): ese se compra aparte y se suelda al final.

Ficheros que necesitas

Descarga el BOM y el CPL (van directos a JLCPCB) y consigue el Gerber del proyecto original:

📦 Gerber de la placa (original del proyecto): repositorio oficial de The Retro Hacker — carpeta 2040/hardware (MSX_PicoVerse_2040_1.3.zip).

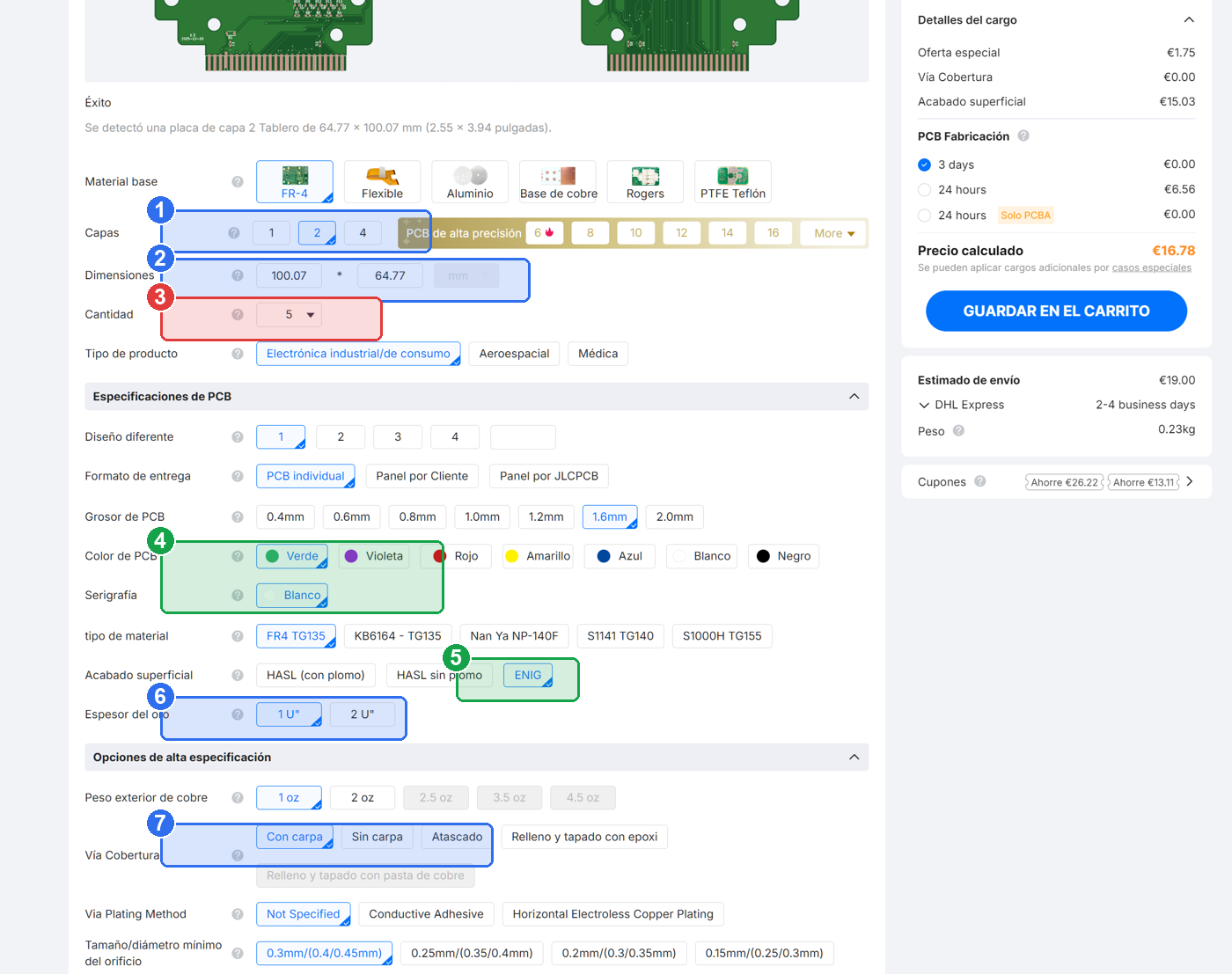

1. Configura la placa (PCB)

Entra en la web de JLCPCB y dale a crear una placa nueva. Sube el Gerber (MSX_PicoVerse_2040_1.3.zip). JLCPCB detecta el tamaño solo. Deja estos ajustes:

• 🔵 1. Capas: 2 (placa de doble cara).
• 🔵 2. Dimensiones: detectadas automáticamente (100,07 × 64,77 mm). No las toques.
• 🔴 3. Cantidad de PLACAS = 5 (o las que quieras). ⚠ Apunta este número: tiene que ser EL MISMO en los componentes.
• 🟢 4. Color Verde + Serigrafía Blanca (estándar).
• 🟢 5. Acabado superficial: ENIG (chapado en oro). ⭐ OBLIGATORIO: el conector de borde MSX necesita oro, NO elijas HASL/estaño.
• 🔵 6. Espesor del oro: 1 U″ es suficiente.
• 🔵 7. Vías: tapadas (Con carpa).

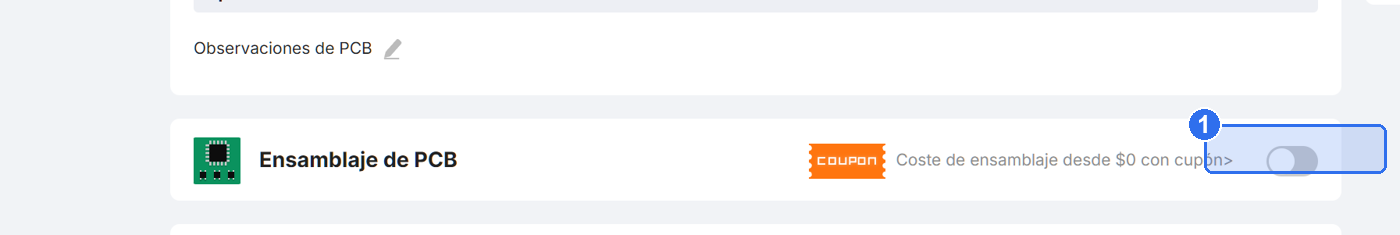

2. Activa el ensamblaje de componentes (PCBA)

Baja en la misma página hasta el bloque Ensamblaje de PCB y enciende el interruptor.

• 🔵 1. Enciende el interruptor “Ensamblaje de PCB” (se pone azul).

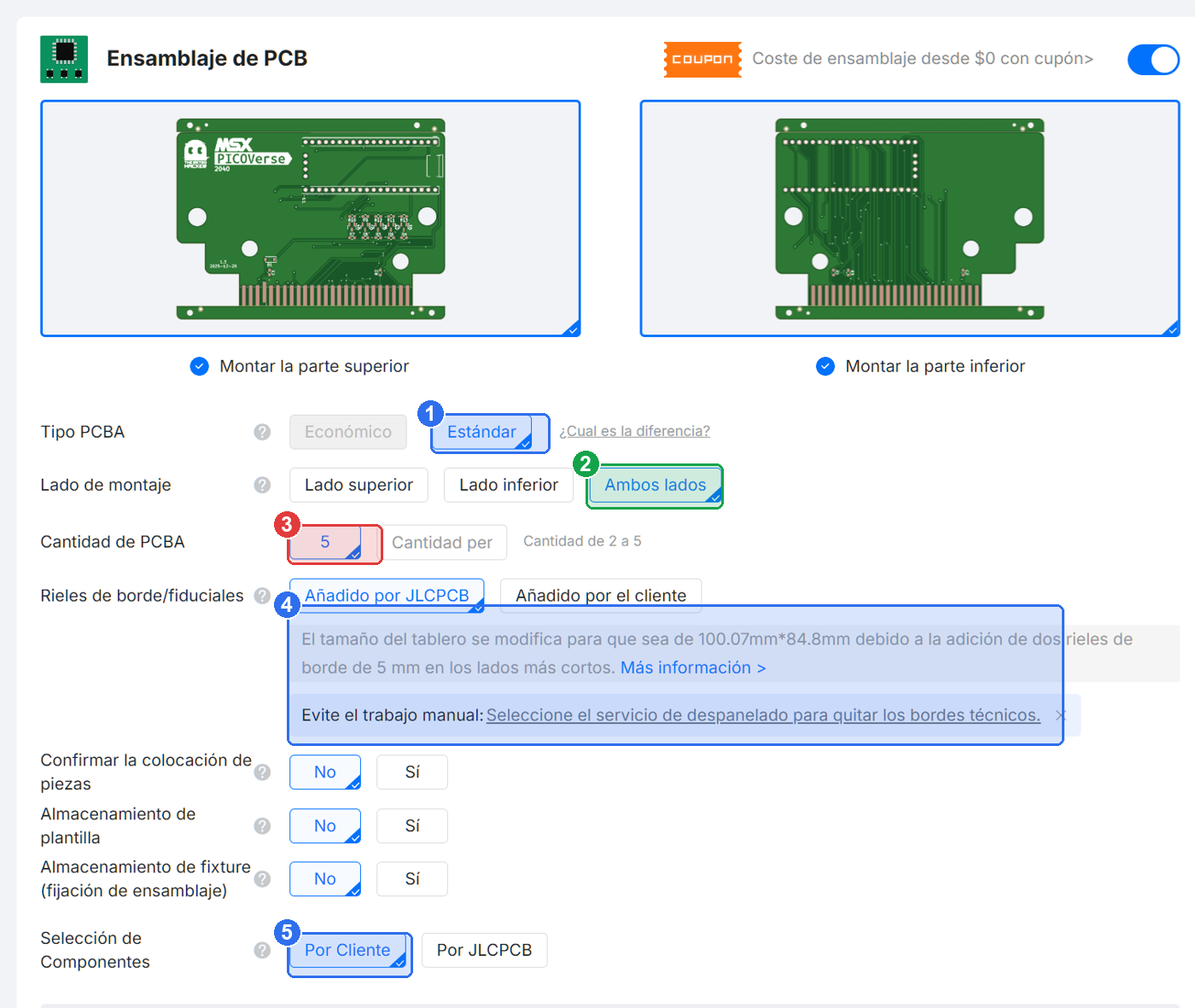

3. Opciones del ensamblaje — ¡monta las DOS caras!

Aquí está el cambio importante: esta placa tiene componentes arriba y abajo, así que hay que montar las dos caras. Elige Estándar y Ambos lados.

• 🔵 1. Tipo PCBA: Estándar. El montaje de las 2 caras necesita el plan Estándar (el Económico solo monta una cara).
• 🟢 2. Lado de montaje: AMBOS LADOS. ⭐ Así monta la cara superior y la inferior (C2, R1 y R3 van abajo).
• 🔴 3. Cantidad de PCBA = 5 — EL MISMO número que las placas del paso 1.
• 🔵 4. JLCPCB añade bordes de proceso de 5 mm para el montaje (la placa crece un poco). Opcional: activa el despaneling para que te los recorten.
• 🔵 5. Selección de componentes: Por Cliente (tú das el BOM).

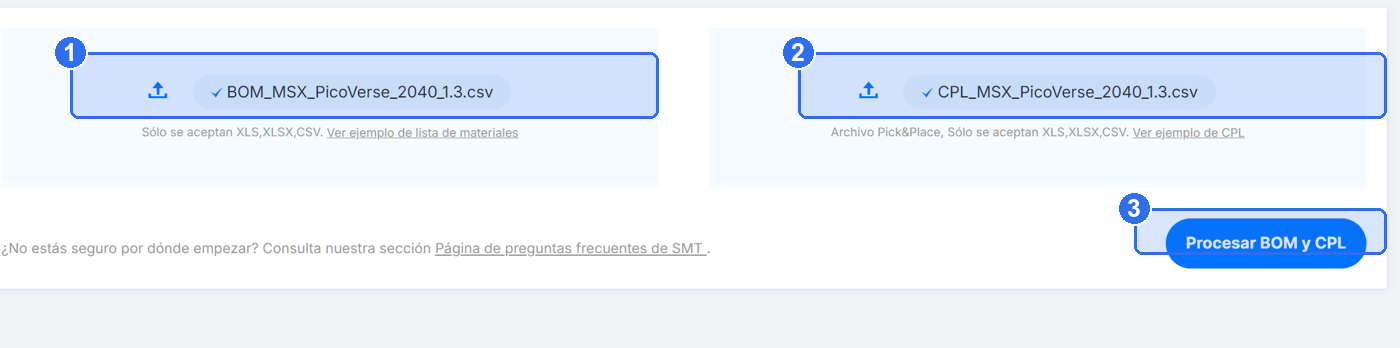

4. Sube el BOM y el CPL

En la pestaña Lista de materiales sube los dos ficheros (los tienes más arriba). El BOM lleva los números de pieza de JLCPCB; el CPL lleva las posiciones de las dos caras.

• 🔵 1. BOM — lista de materiales con nº de pieza JLCPCB.
• 🔵 2. CPL — posiciones Pick&Place (incluye Top y Bottom).
• 🔵 3. Procesar BOM y CPL.

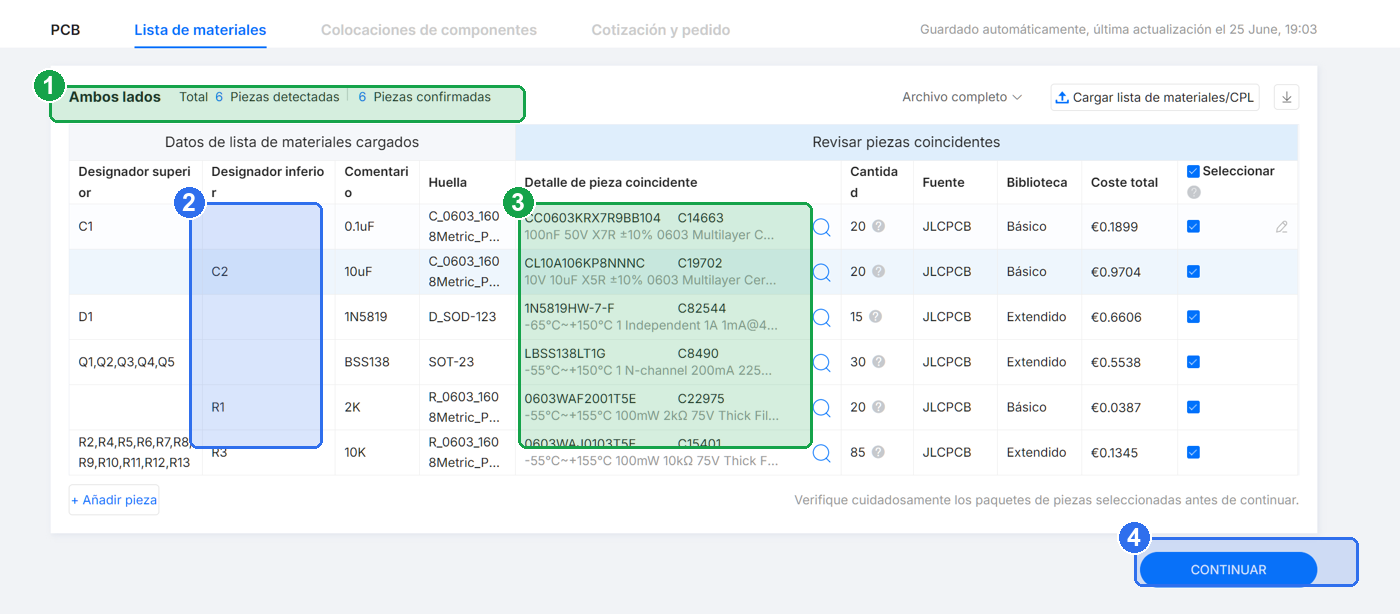

5. Revisa el emparejamiento de piezas (6 de 6)

Con Ambos lados, JLCPCB ahora detecta las 6 líneas del BOM, incluidas las 3 piezas de la cara inferior. Comprueba que cada una coincide con su número.

• 🟢 1. Ambos lados → 6 piezas detectadas y confirmadas. (Antes, con una sola cara, salían solo 4.)
• 🔵 2. Columna “Designador inferior”: aquí aparecen C2, R1 y R3, las que van en la cara de abajo.
• 🟢 3. Cada pieza enlazada a su nº de JLCPCB (C14663, C19702, C82544, C8490, C22975, C15401). Verifícalos.
• 🔵 4. CONTINUAR.

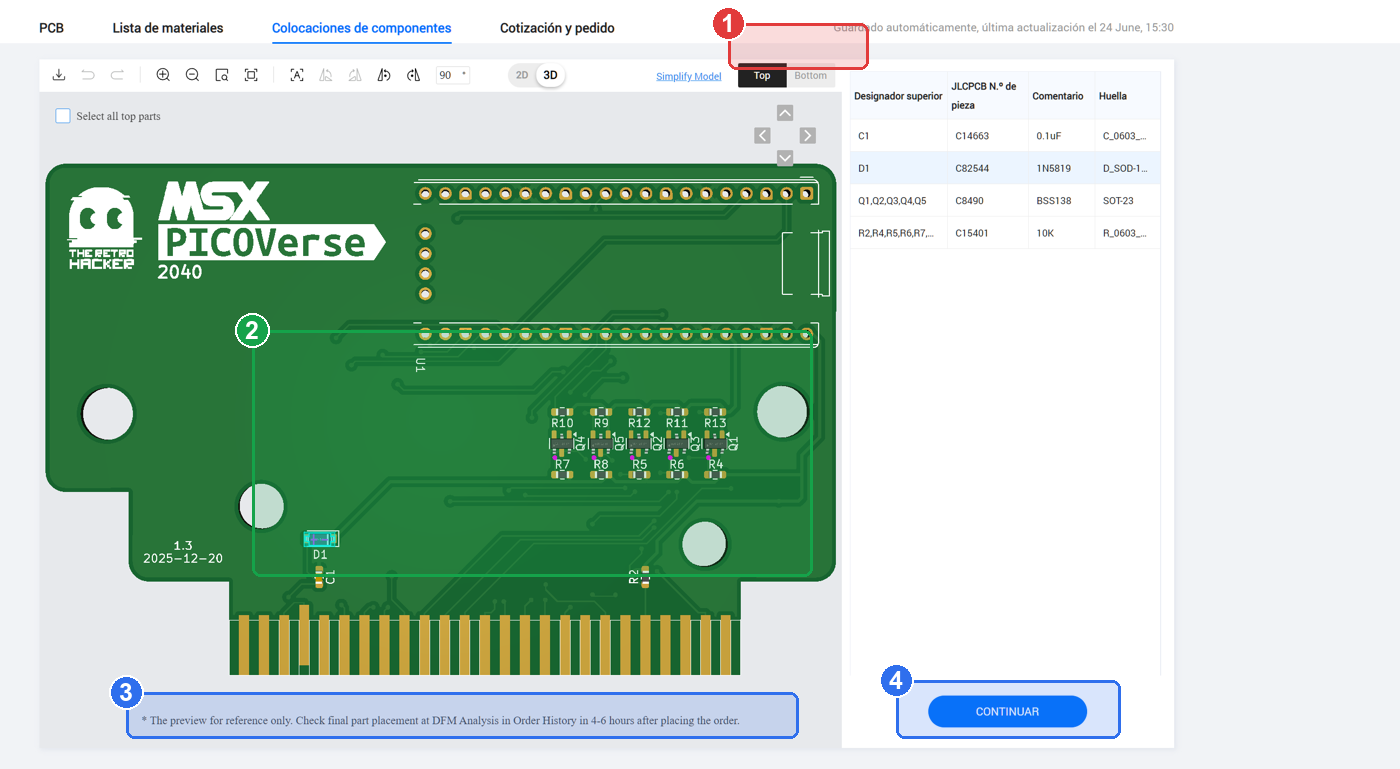

6. Revisa la colocación en las DOS caras ⭐

Paso clave: comprueba con el conmutador Top / Bottom que cada componente está bien colocado y orientado en su cara.

Cara superior (Top): C1, D1, R2, R4–R13, Q1–Q5.

• 🔴 1. Mira las dos caras con el conmutador Top / Bottom.
• 🟢 2. Verifica posición y orientación de cada pieza, sobre todo el diodo D1 y los transistores Q1–Q5 (SOT-23).
• 🔵 3. El análisis DFM definitivo aparece en tu historial 4–6 h después de pagar.
• 🔵 4. CONTINUAR.

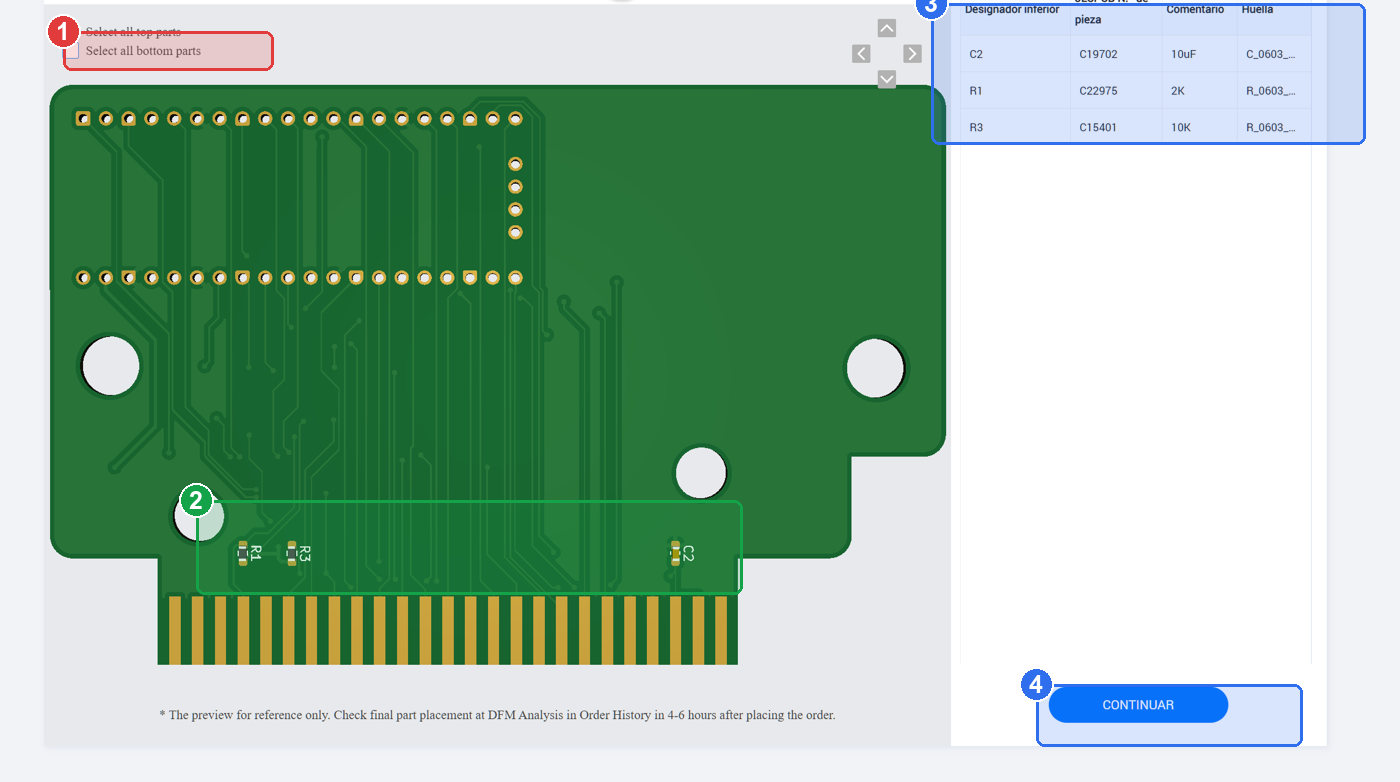

Cara inferior (Bottom): C2, R1, R3 (las que antes había que soldar a mano).

• 🔴 1. Cambia a la vista de la cara inferior (Bottom / “Select all bottom parts”).
• 🟢 2. Las 3 piezas de la cara inferior ya colocadas: C2, R1 y R3.
• 🔵 3. Confirmadas en la tabla: C2 (10µF), R1 (2K), R3 (10K).
• 🔵 4. CONTINUAR.

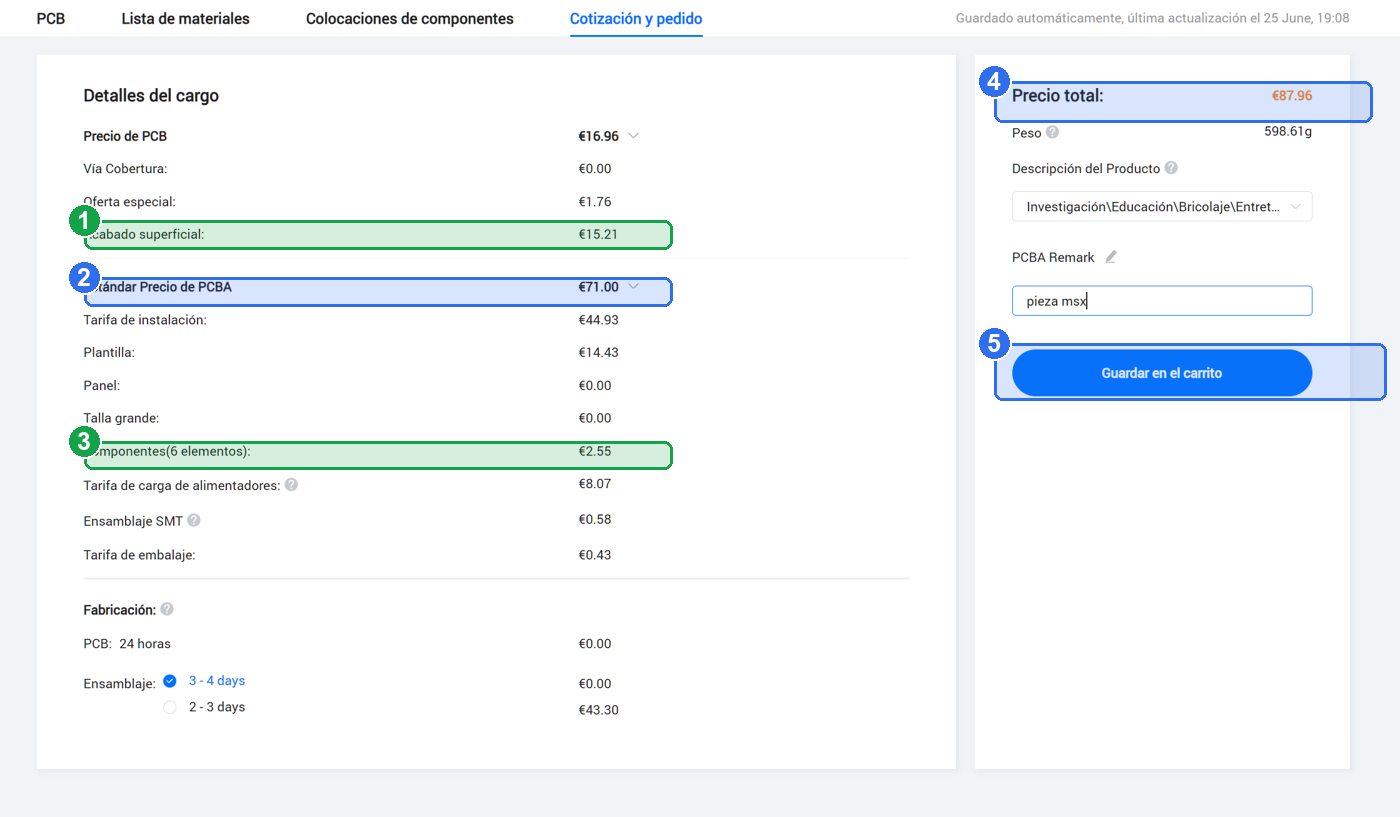

7. Revisa el presupuesto

Desglose del precio con montaje a doble cara (PCBA Estándar). Sale más caro que el económico de una cara, pero monta TODAS las piezas.

• 🟢 1. Acabado superficial (ENIG): €15,21. Imprescindible para el conector MSX.
• 🔵 2. PCBA Estándar: €71. El montaje de 2 caras cuesta más que el económico de 1 cara.
• 🟢 3. Componentes (6 elementos): ahora monta TODAS las piezas, incluidas las 3 de la cara inferior.
• 🔵 4. Precio total: €87,96 (placa + montaje, todavía sin envío).
• 🔵 5. Guardar en el carrito.

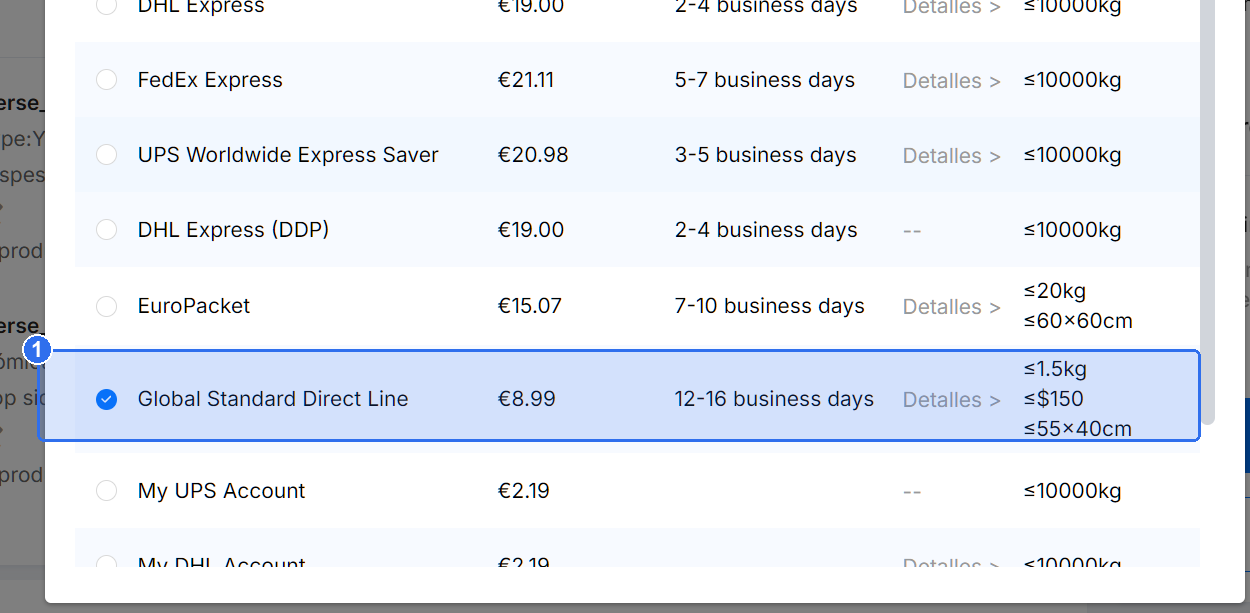

8. Elige el envío

En el carrito, elige el método de envío que prefieras (precio/rapidez).

• 🔵 1. Ejemplo: Global Standard Direct Line — el más barato (12–16 días). Hay opciones más rápidas (DHL/UPS/FedEx) más caras.

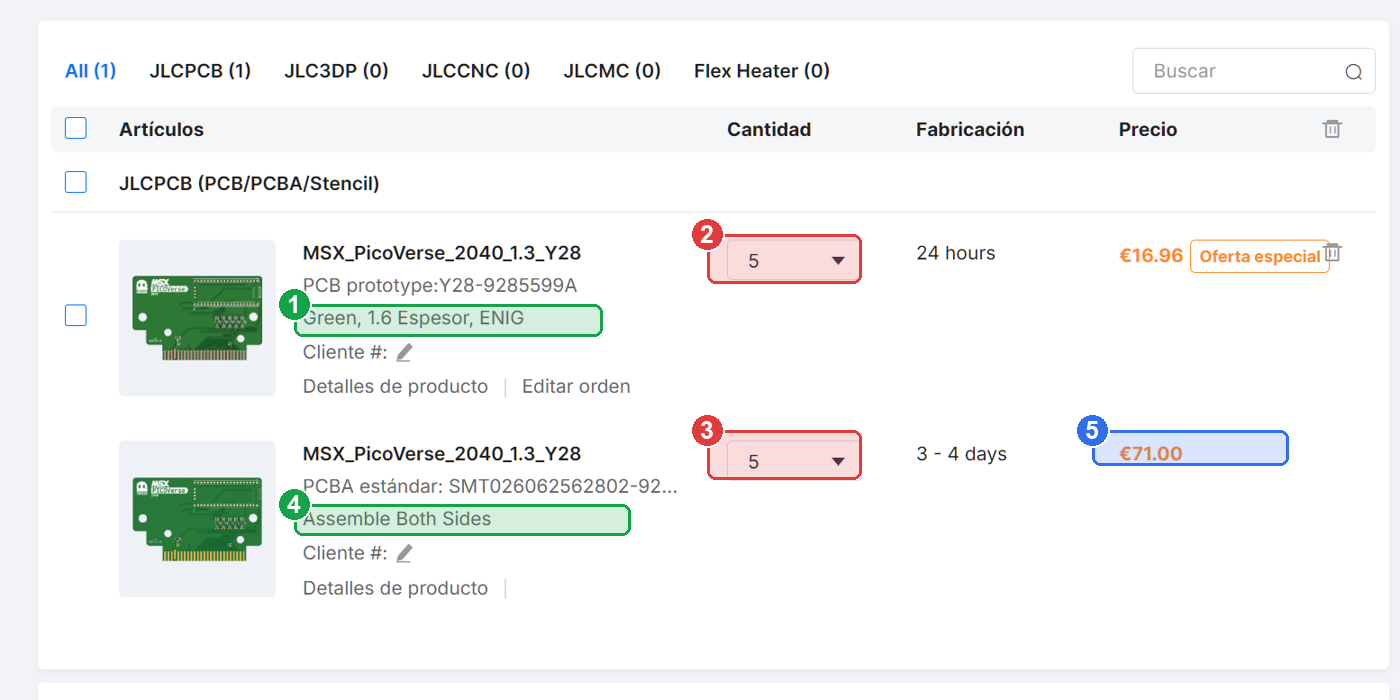

9. Carrito final y pago

En el carrito verás DOS líneas del mismo proyecto: la placa y el montaje (Assemble Both Sides). Comprueba que las cantidades coinciden y paga.

• 🟢 1. Placa: Verde · 1,6 mm · ENIG. ✔
• 🔴 2. Placas: 5.
• 🔴 3. Montaje: 5 — ⚠ ¡EL MISMO número que las placas!
• 🟢 4. “Assemble Both Sides” = monta las DOS caras.
• 🔵 5. PCBA Estándar €71.

Cuando llegue el pedido

Resumen / checklist final

• ☐ Placa: 2 capas, ENIG, verde, serigrafía blanca.
• ☐ Montaje: PCBA Estándar · Ambos lados (las 2 caras).
• ☐ Misma cantidad en placa y en montaje.
• ☐ BOM y CPL subidos → 6 piezas emparejadas.
• ☐ Colocación revisada en Top y Bottom.
• ☐ Pedido pagado → revisar el DFM en el historial a las 4–6 h.
• ☐ Comprar el RP2040 morado en AliExpress.

Guía para msx.barcelona · MSX PicoVerse 2040 v1.3 · diseño de The Retro Hacker.
